Analizzatore FTIR MicroLab (ML)

- A2Technologies MicroLab (ML)

Il MicroLab™ (ML™) della A2 Technologies è uno spettrometro compatto a medio infrarosso, progettato per fornire all’utente tutte le funzionalità e performance di uno spettrometro FT-IR più grande ma semplificando la manutenzione e i costi.
Lo spettrometro ML, con la giusta ottica di misura, TumblIR o ATR, analizza campioni in qualsiasi forma, anche gassosa (con cella a flusso).











Il ML utilizza la tecnologia ad infrarossi in trasformata di Fourier (FTIR), tecnica utilizzata per l’identificazione e la quantificazione dei composti molecolari. La tecnologia FTIR utilizza un fascio ad infrarossi che viene inviato sul campione e successivamente raccolto da un rivelatore che misura l’assorbanza del campione. L’analisi dello spettro risultante dopo l’assorbimento da parte delle molecole presenti nel campione, crea una  impronta spettrale che identifica la struttura molecolare del campione e, previa calibrazione, determina l’esatta quantità di un certo composto. Il cuore dello strumento ML è un interferometro di Michelson compatto e brevettato, utilizzabile sia in laboratorio che in misure da campo. Tale design è la chiave del succeso per la realizzazione di uno spettrometro FTIR portatile, maneggevole e compatto. Lo spettrometro ML è controllato da un qualsiasi PC con sistema operativo Windows XP.

Lo spettrometro ML è disponibile in una serie diversa di configurazioni per l’analisi di un vasto range di campioni solidi, liquidi, polveri, gas, pasta e gel. L’uso ottimale delle varie configurazioni del sistema ML sono i seguenti:

–

ML sistema ATR: per analisi chimiche di solidi, liquidi, polveri, paste e gel. Il sistema a riflettanza totale attenuata (ATR) è disponibile nella versione a 1 (la più comune), 3 o 9 riflessioni. La versione a 9 riflessioni ha, come opzione, una configurazione a cella flussante.	– –1 bounce ———————-3 o 9 bounce
ML sistema a cella di gas: per le analisi chimiche di gas in ambiente condizionato.	Cella a gas
ML sistema TumblIR™ (PAL): per le analisi chimiche di liquidi in ambiente condizionato.	TumblIR

ML sistema ATR

Lo spettrometro ML può essere fornito con una specifica interfaccia di analisi per la misura della riflettanza totale attenuata (ATR). L’ATR sfrutta le proprietà fisiche della luce quando incontra due materiali con diverso indice di rifrazione. La radiazione ad infrarossi, quando colpisce un campione avente un diverso indice di rifrazione, crea un onda evanescente che penetra nel campione per una piccola e ben definita profondità per poi essere riflessa ed
essere misurata dal rivelatore.

La misura di questo breve ma ben definito cammino ottico consente di ottenere ottimi risultati su una vasta gamma di campioni senza dover preparare il campione stesso. La chiave per ottenere ottime analisi su campioni è avere un ottimo punto di contatto tra il campione ed il cristallo dello spettrometro. La tecnica ATR può essere utilizzata per l’analisi di liquidi, paste, polveri e anche di campioni solidi.

Tutti gli spettrometri della A2 Technologies utilizzano un diamante di tipo IIa come interfaccia tra il campione e la radiazione ad infrarossi. Il cristallo in diamante offre il vantaggio di estrema durezza e resistenza chimica; può accettare campioni con un pH variabile da 1 a 14, il che significa che sia i campioni duri o abrasivi che gli acidi forti possono essere analizzati in tutta sicurezza. Tutti gli spettrometri della A2 Technologies utilizzano un diamante con substrato in ZnSe composito brevettato. Il diamante è la sostanza più dura al mondo e il substrato in ZnSe viene utilizzato per massimizzare il segnale IR.

A2 Technologies offre 3 configurazioni diverse di sistema ML in ATR:

Sistema ATR a singola riflessione : il sistema più adatto per l’analisi di campioni ad alto potere assorbente come gomma, polimeri, vernici e fibre. I solidi e le polveri sono i migliori campioni per l’analisi a singola riflessione. Per assicurare il miglior contatto tra campione e cristallo in diamante, lo spettrometro ML è dotato di una pressa per applicare la pressione necessaria per l’analisi FT-IR. Il sistema a singola riflessione è adatto anche per analisi di campioni del quale si dispone di una quantità limitata. Lo spot circolare della radiazione ad infrarossi ha un diametro di 1 mm, un’area attiva di 200 um ed una profondità di penetrazione di circa 2 um per un’energia di 1700 cm-1. Il sistema a singola riflessione ATR sporge leggermente al di sopra della piastra di montaggio in metallo;

Sistema ATR a 3 riflessioni: il sistema più adatto per l’analisi di campioni liquidi con basso assorbimento infrarosso. Lo spot circolare della radiazione ad infrarossi ha un diametro di 2 mm un’area attiva di 200 ed una profondità di penetrazione di circa 6 um per un’energia di 1700 cm-1. Il sistema ATR a 3 riflessioni è montato a filo con la piastra di montaggio in metallo e non utilizza la pressa;

Sistema ATR a 9 riflessioni: il sistema più adatto per i campioni liquidi con bassissimo assorbimento infrarosso. Lo spot circolare della radiazione ad infrarossi ha un diametro più grande (circa 6 mm), un’area attiva di 2 mm ed una profondità di penetrazione di 12 um per un’energia di 1700 cm-1. Il sistema ATR a 9 riflessioni è leggermente incassato nella piastra di montaggio e non utilizza la pressa.

Il sistema ATR a 9 riflessioni può essere prediposto anche per l’attaccato di una cella a gas.

–



–

–

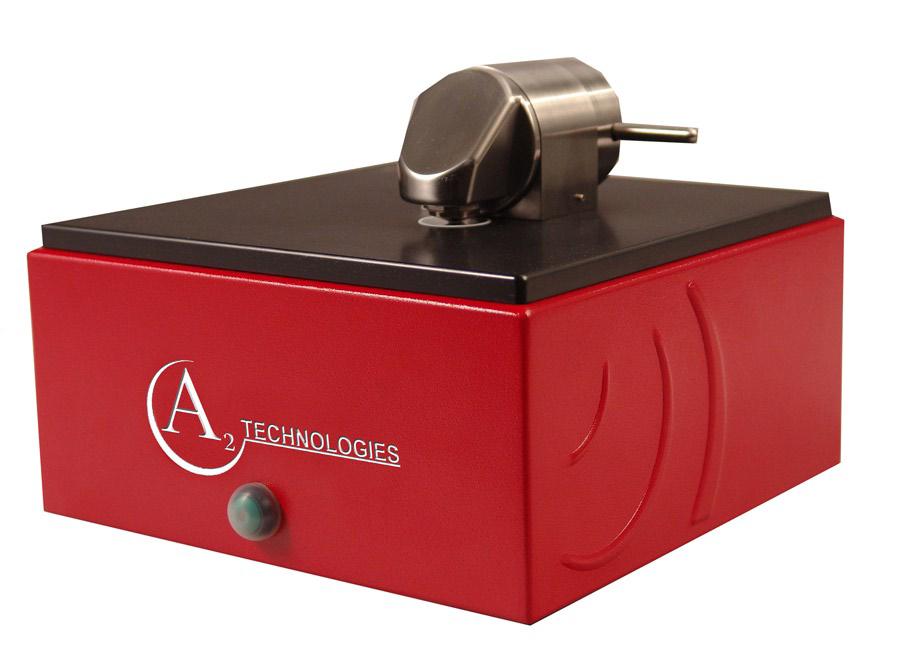

ML sistema TumblIR™ in trasmissione

Lo spettrometro ML può essere fornito anche con un accessario chiamato TumblIR™. Il TumblIR è un accessorio fabbricato esclusivamente da A2 Technologies per ottimizzare l’analisi di molti liquidi, gel o paste. L’utilizzo del TumblIR rispetto alle tradizionali celle portaliquido di molti laboratori d’analisi rende molto più facile la preparazione e l’analisi del campione nonchè la pulizia dell’area di analisi.

Il TumbIR ruota in 2 posizioni:

Posizione carico del campione e pulizia dell’area di analisi

: in questa posizione, il TumblIR ha la finestra superiore di analisi rivolta verso l’alto. In questa posizione, il campione può essere facilmente posizionato sulla finestra inferiore di analisi nonchè pulire facilmente tutte le ottiche d’analisi prima di effettuare una nuova misura;

–



–



–

Posizione di analisi:

in questa posizione, il TumblIR ha la finestra superiore rivolta verso il basso immergendosi nel campione. In questa posizione, la radiazione infrarossa attraversa uno spessore di 100 µm di campione e la finestra inferiore. La posizione di analisi ha un fermo in modo da mantenere bloccato il campione durante l’analisi.

–



–

Applicazioni del sistemaTumblIR™ (PAL)

–

Misura di basse concentrazioni di biodiesel in diesel	Versione ITA	Versione EN
Monitoraggio della depletazione degli additivi negli oli turbina	Versione ITA	Versione EN
Misura del contenuto di acqua negli oli	Versione ITA	Versione EN

–

Specifiche tecniche

• Interferometro: interferometro di Michelson brevettato, con specchi a prisma mobili e fissi con interferometro laser;
• Beam Splitter: in ZnSe;
• Risoluzione spettrale massima: 4 cm^-1;
• Range di analisi: da 4000 a 650 cm^-1;
• Rivelatore: 1.3 mm di diametro, Thermoelectrically cooled dTGS;
• Alimentazione: 100/120/240 VAC, 3 Amps, 50-60 Hz;
• Computer (opzionale): External Dell Laptop Pentium IV 3GHZ, Windows XP;
• Dimensioni: 20 cm x 20 cm x 11 cm
• Peso: 3.6 kg
• Temperatura: -10°C a +50°C.

-

Scarica il DataSheet in Inglese del MicroLab ML A2Technologies-



–

-
