Viscosimetro automatico OmniTek U-VIsc U-VIsc

Il nuovo sistema viscosimetrico U-VIsc è stato disegnato rispettando la norma ASTM D445,  contenendo al minimo il consumo di solventi di lavaggio ed asciugatura.

E’ di facile uso, in grado di sostenere con affidabilità un alto carico di lavoro in automatico.

Nella configurazione a doppio bagno consente il calcolo automatico dell’Indice di Viscosità.

U-VIsc utilizza soluzioni tecniche uniche tra i viscosimetri automatici consentendone un uso per applicazioni di routine per Controllo di Qualità, QC e per applicazioni di Ricerca e Sviuppo, R&D. Gli speciali tubi capillari, conformi alle norme ASTM D445/446,  coprono range di viscosità di 80 volte il valore minimo, per esempio, da 1 a 80 cSt (capillari a triplo sensore). Sono del tipo Ubbelohde ma richiedono solamente circa 8 – 12 ml di campione e circa 10 – 15 ml di solvente per il lavaggio.

Il sistema U-VIsc è disponibile con uno o due solventi di lavaggio, e consente di misurare viscosità in un range tra 0,5 e 5000 cSt.

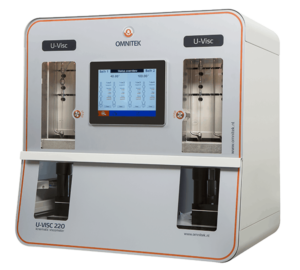

E’ uno strumento compatto, con un minimo ingombro su banco che può essere configurato con due  bagni termostatici indipendenti contenenti ciascuno uno o due capillari ad ampio range.

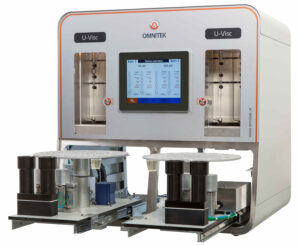

Ciascun capillare viene alimentato da una giostra portacampioni per 16 campioni consentendo l’analisi in automatico di fino a 64 campioni in continuo.

A seconda della viscosità dei campioni e della temperatura di analisi, si possono analizzare fino a 40 campioni per ora.

Un sofisticato controllo della temperatura assicura un controllo della temperatura con una stabilità di 0,1 °C.

Il controllo di tutte le operazioni dell’U-VIsc avviene con l’ausilio di un PC esterno ma può avvenire anche tramite un pannello interfaccia touch-screen a colori integrato.

Per la registrazione dei risultati e la loro stampa viene fornito un software PC in grado di fornire fino  a 4 strumenti contemporaneamente.

Nell’analisi degli oli lubrificanti, i due bagni possono operare simultaneamente a 40 e a 100 °C consentendo il calcolo automatico dell’Indice di Viscosità.



Descrizioni operative

L’analista posiziona i campioni su tutte le giostre disponibili (fino a 16 campioni per capillare, max 64) ed inserisce i loro codici identificativi nel PC. Dopo aver premuto il tasto di start, l’apparato processa tutti i campioni caricati in maniera completamente automatica. Qui di seguito, una breve descrizione del processo.

All’avvio il campione viene aspirato nel capillare e termostato per un tempo opportuno. Il test avviene facendo ritornare il campione, in caduta,  nella coppetta. Il sistema cronometra il passaggio del menisco superiore attraverso i sensori memorizzando il tempo di flusso e la viscosità viene calcolata moltiplicando il tempo per la costante del capillare. Il risultato viene visualizzato sul display integrato e sul monitor del PC oppure inviato ad una stampante esterna. Immediatamente dopo inizia un ciclo di lavaggio ed asciugatura seguendo il programma impostato dall’operatore.

Un intero ciclo di misura e lavaggio può durare circa 6 – 7 minuti consentendo un numero di analisi all’ora pari a circa 10 campioni per tubo capillare ovvero un massimo di 40 campioni/ora per il sistema con 4 capillari

N. Art.

Range di misura

 capillare U-VIsc

N. Art.

Range di misura

92.200.0-003

0.2 – 15 cSt

92.200.0-30

15 – 800 cSt

92.200.0-01

0.5 – 50 cSt

92.200.0-50

25 – 1200 cSt

92.200.0-02

1.0 – 100 cSt

92.200.1-00

50 – 1500 cSt

92.200.0-03

1.5 – 150 cSt

92.200.2-00

100 – 2000 cSt

92.200.0-05

2.5 – 250 cSt

92.200.3-00

150 – 2500 cSt

92.200.0-10

5.0 – 500 cSt

92.200.5-00

250 – 3500 cSt

92.200.0-20

10 – 1000 cSt

92.200.10-00

500 – 5000 cSt





Range di lavoro dei capillari

Caratteristiche

Autocaricamento dei campioni nei capillari
Lavaggio ed asciugatura automatica e definibile dall’operatore
Nessuna necessità di sostituzione frequente dei capillari ad ampio range
Perfettamente conforme alle norme ASTM D445/446, 2270 e ISO 3104/3105
Capillari a basso volume di campione e basso consumo di solventi
Calcolo dell’Indice di Viscosità integrato
Compatto, robusto, durevole, con minima manutenzione
Range di misura: 0.5 – 5,000 cS
Range di temperatura: 25 – 110º C (opzionale fino a 150)
(Per temperature prossime all’ambiente è necessario l’uso di un raffreddatore esterno)
Stabilità della temperatura: ±0.005ºC @ 40º C, ±0.015 @ 100º C
Volume campione: 8-12 ml
Consumo solvente: 12-15 ml per ciclo
Campioni analizzabili: fino a 40 campioni per ora
Conforme a Norme Standard: ASTM D445, D446, 2270, ISO 3104 e 3105 ecc.
Tipo di viscosimetri: Ubbelohde Modificati
Tipo di sensori: A termistori NTC e ottici NIR
Comunicazioni: RS-232C
Dimensioni: sistema ad 1 bagno     395 x 588 x 693 mm. (L x P x A)
sistema a 2 bagni        705 x 588 x 693 mm. (L x P x A)
Pesi: sistema ad 1 bagno     42 kg (senza liquido)
sistema a 2 bagni        92 kg (senza liquido)
Tipo di sensori: A termistori NTC e ottici NIR



Fornitura

I viscosimetri automatici OmniTek U-VIsc vengono con le seguenti parti:

  • 1, 2 o 4 capillari a range estesouvisc_tray
  • 1, 2 o 4 giostre portacampioni a 16 posizioni
  • 20  litri di olio termostatico
  • 2 termometri certificati
  • 4 campioni di calibrazione
  • Advanced PC software
  • 1 Starter Kit



Alimentazioni a cura del cliente

–      Alimentazione elettrica  (115V o 230V AC)

–      Aria compressa (5 bar) anidra e senza olio

–      Solventi



Campi applicativi

Il sistema U-VIsc viene utilizzato in tutti i laboratori per Controllo della Qualità e Ricerca e Sviluppo delle seguenti industrie:

raffinerie di combustibili, lavorazione del petrolio greggio, impianti di miscelazione e produzione di lubrificanti, industria del recupero degli oli esausti, produzione di olio da taglio, produzione di polimeri, industria farmaceutica, industria alimentare, industria della carta.



Fluidi analizzabili in campo petrolifero

Tutti i combustibili liquidi, (Petrolio, Kerosene, Jet fuel, Diesel), Campioni paraffinici, Asfalti, Bitumi, Oli combustibili Light / Heavy Oils, Marine Fuels, Additivi, Oli riformulati, Oli idraulici, Oli motore e del cambio, Oli esausti, Soluzioni Polimeriche.



Altri fluidi

Polyols, Glycol / (Polyglycol), Propylene glycol, Polyalkylene, Glycolethers, Fatty acid esters (Biodiesel), Glycerol based esters Pharmaceuticals Baby food, Nursing food, Emulsioni a base acquosa, Inchiostri da stampa, Catalizzatori per resine, Soluzioni di Cellulosa.



Modelli U-VIsc

Versioni Apparati

Numero Bagni

Numero  Capillari

Numero giostre da 16 campioni

Numero max  di campioni per ora

Numero Solventi

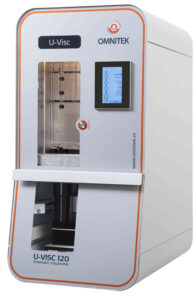

U-VIsc 110 1 1 1 10 1
U-VIsc 120 1 2 2 20 1
U-VIsc 210 2 2 2 20 1
U-VIsc 220 2 4 4 40 1



Accessori e ricambi

N. Art.

Descrizione

95.500.02 Raffreddatore esterno per analisi a temperature ambiente
92.100.00 Opzione due solventi (per bagno)
95.240.00 PC preconfigurato per acquisizione dati e controllo dello strumento
92.330.00 Parti di ricambio per due anni
92.110.00 Opzione estensione alta temperatura ( da 110°C  a 150°C)
92.200.X-X Capillare a doppio range (tre sensori)
92.210.X-X Capillare a singolo range (due sensori)
