Ispezione rapida ed affidabile di spessori di vernici, lacche, zinco ed altri rivestimenti protettivi su substrati metallici.
Gli strumenti CMI155 e 157, CMI255 e 257 sono progettati per misurare gli spessori di singoli strati (o spessore totale) di rivestimenti su acciaio, alluminio ed altri metalli. Gli strumenti sono compatti e calibrati in casa madre e consentono di effettuare misure rapide ed affidabili non distruttive. La sonda è capace di riconoscere il materiale del substrato, impiegando la tecnologia di misura più adatta, tra l’induzione magnetica e le correnti indotte.
Induzione Magnetica
La bobina di eccitazione, integrata nella sonda dello strumento, è attraversata a una corrente alternata a bassa frequenza, generando un campo magnetico a bassa frequenza di intensità proporzionale alla distanza tra la sonda e il materiale della base. Il campo magnetico generato viene misurato da una bobina di ricezione ed il segnale ottenuto viene convertito in valori di spessore (i.e. del rivestimento).
Applicazioni:
- Zincatura su Ferro;
- Verniciatura su Ferro;
- Cromatura su Ferro;
- Ni chimico (NiP) su Ferro (solo per basso e medio P)
- Altre: contattateci!
Correnti Indotte (Eddy current)
La bobina è eccitata da una corrente alternata ad alta frequenza. Quando la sonda è posta a contatto con un metallo non ferroso verniciato o rivestito, si generano correnti parassite indotte nel materiale di base che a loro volta indeboliscono induttivamente il campo della bobina. La variazione del campo è direttamente proporzionale alla distanza tra la sonda e il metallo.
Applicazioni:
- Verniciatura su Alluminio, Rame, Zinco;
- Anodizzazione;
- Smalto o pittura su basi amagnetiche;
- Altre: contattateci!
| CMI155 | CMI157 | CMI255 | CMI257 | |||

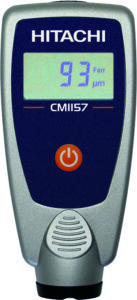

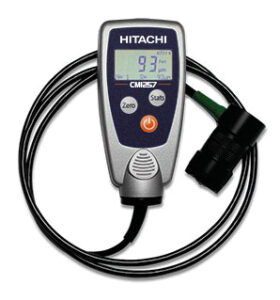

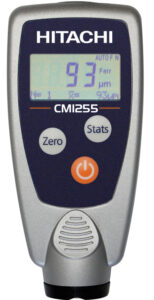

| Immagine |  |
 |
 |
 |
||
| Sonda | Integrata | Integrata | Esterna | |||
| Tecnica | Induzione magnetica/correnti indotte | |||||
| Range spessore (µm) | F/NF: 0 – 2000 | F/NF: 0 – 3000 | F: 0 – 3500 NF: 0 – 3000 |
|||
| Accuratezza (µm) | ± 5% + 3 | ± 2 | ||||
| Risoluzione (µm) | 1@0-1000 2@1000-2000 |
1@0-1000 2@1000-2500 3@2500-3000 |
1@0-1000 2@1000-2500 3@2500-3500 |
|||
| Azzeramento base | Assente | Presente | ||||
| Calibrazione utente | Assente | Assente | ||||
| Statistiche | Assente | Presente | ||||
| Conformità alle norme | F: ASTM D709, ASTM B499, ASTM B530, DIN EN ISO 2178 NF: ASTM B244, ASTM B529, DIN EN ISO 2360 |
F: ASTM D7091, ASTM B499, ASTM B530, DIN EN ISO 2178 NF: ASTM B244, ASTM B529, DIN EN ISO 2360 |
||||
| Dimensioni minime campione | ||||||
| Raggio convesso | 25 mm | 5 mm | ||||
| Raggio concavo | 50 mm | 50 mm | ||||
| Spazio | 125 mm | 125 mm | 50 mm | |||
| Area | 40 x 40 mm | 10 x 10 mm | ||||
F: base ferrosa NF: base non ferrosa
